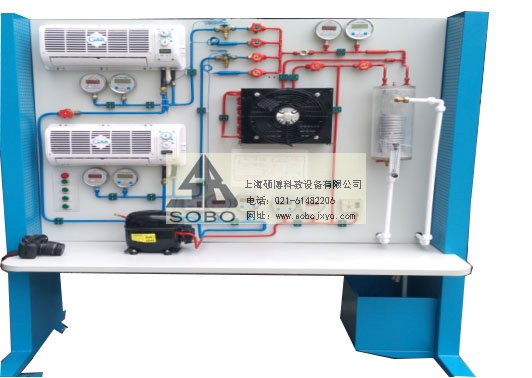

SBTA-2017F制冷系統原理與性能測試多功能實驗裝置
一、產品概述：
制冷壓縮機性能測試實訓裝置”采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度記錄儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、實驗?zāi)康?/span>
通過本實驗，使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握制冷系統的基本構成，加深對制冷系統的認識及制冷系統熱力計算方法的認識，并通過實驗了解不同物理量的采集方法及實驗儀表的作用。
使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握單級蒸汽壓縮式制冷系統的基本組成；
了解溫度、壓力參數采集方法；
了解多種制冷系統性能測試的方法，掌握液體載冷劑循環法測定制冷系統性能的方法；
通過對實際測定參數計算，分析影響制冷系統性能的因素。
學習制冷系統測試方法，根據現有實驗條件，設計實驗方案，完成制冷系統性能測試任務。
三、實驗原理及裝置：
壓縮機、冷凝器、蒸發器、節流閥構成制冷系統，蒸發器、冷凝器均為水冷式，制冷系統工況通過加熱器調節蒸發器進出水水溫，通過閥門調節進出蒸發器、冷凝器水的流量來調節；制冷量為蒸發器進出水帶走的熱量，通過測量冷凝器進出水帶走的熱量來校核實驗。模擬制冷系統故障現象和數據變化，實驗數據通過5寸彩色溫度/壓力監控儀，實時顯示運行狀態，實驗數據保存和打印功能。
四、技術參數：
1、電源：AC220V±10% 50Hz總電流5A
2、工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、外形尺寸：長*寬*高：2200*800*1900MM
五、設備系統組成：
|
序號 |
主要部件名稱規格 |
數量 |
備注 |
|
1 |
SC-15G-2848丹佛斯壓縮機 |
1 |
|
|
2 |
FNF1.2/5.4 1HP3*6風冷冷凝器 |
1 |
|
|
3 |
TA-16FL透明水冷冷凝器 |
1 |
|
|
4 |
HLP530MP壓力控制器 |
2 |
高低壓控制 |
|
5 |
YB-204氣液分離器 |
1 |
|
|
6 |
TA-16ZFQ蒸發器 |
2 |
|
|
7 |
WST-WSS-411數顯溫度表 |
5 |
|
|
8 |
HLGK-Y100數顯壓力表 |
5 |
|
|
9 |
SY/H-026制冷劑觀察鏡 |
1 |
|
|
10 |
3/8手動調節閥 |
6 |
|
|
11 |
TA-16MXG節流閥組件 |
2 |
|
|
12 |
PZF-1.5丹佛斯內平衡熱力膨脹閥 |
1 |
|
|
13 |
PZF-1.5丹佛斯外平衡熱力膨脹閥 |
1 |
|
|
14 |
WZP-16自吸泵 |
1 |
|
|
15 |
PW-2012電參數分析儀 |
1 |
|
|
16 |
WZPB-15流量計 |
1 |
|
|
17 |
16路無紙數據記錄儀 |
1 |
A型配置 |
|
18 |
TP-3MP壓力變送器傳感器 |
6 |
A型配置 |
|
19 |
HW-BA5201溫度控制器 |
1 |
A型配置 |
|
20 |
WDK-100W溫度變送器 |
8 |
A型配置 |
|
