SBZKS-2型中央空調實訓裝置
一、中央空調實驗室設備顯著特點
1、采用全透明材料，直觀性強，有助于教學。
2、整體設計合理，外型美觀、仿真、體積小。
3、制冷系統和制熱系統均設有多級保護措施，確保設備運行安全可靠。
4、制冷系統采用全銅材料，效率好，使用壽命長。
5、功能全面，即可制冷又可制熱，且具有模擬演示系統，及所有的故障設置。
6、采用PLC可編程控制器為主控系統，相比老式單片機機控制系統更為可靠，結合工業觸摸屏可以實時控制中央空調、12路實時溫度顯示、12路溫度曲線圖、密碼登陸、密碼修改、故障點設置、設備調試窗口、遠程控制實驗設備的工作狀態及采集項相關數據。
二、各主要部件特點及工作原理
1、壓縮機；系統采用全封閉活塞式2P壓縮機，正常工作溫度僅為0OC，安全可靠，結構緊湊，噪音低，
密封性好，制冷劑為R22。
2、蒸發器：制冷系統采用透明水箱式蒸發器，易于觀察，一目了然，蒸發器組浸入水中，制劑在管內蒸發，水在水泵的作用上在水箱內流動，以增強制冷效果。
3、冷凝器：制冷系統采用螺旋管式冷凝器，這是一種較新型的熱交換設備，用兩條平行的銅卷制而成，是具有兩個螺旋通道的螺旋體，中間的螺旋體是冷卻水通道，外部的螺旋體是高壓制冷劑的通道。
4、噴淋式冷卻塔：該設備的冷凝方式采用逆流式冷卻塔，模具一次成形,全透明結構，吸風機裝在塔的頂部，結構完全仿真、直觀；冷卻塔采用吸風式強迫通風，塔內填有填充物,以提高冷卻效果;從冷凝器出來的溫水由冷卻水泵送入塔頂后,又布水器的噴嘴旋轉向下噴淋.
5、鍋爐：鍋爐是中央空調制熱系統的核心元件，采用頂格萊電熱管使水與電完全隔離，具有超溫保護，防干燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術，保溫性能好。
6、模擬房間：外形美觀、小巧，占地面積少，結構緊湊；具有全透明結構，一目了然；房間裝有盤管，盤管風機、溫度控制調節儀。
7、溫度控制：本設備實驗臺的面板上，裝有溫度控制顯示儀，可控制溫度的范圍，且有巡回檢測出各關鍵部位的溫度。
8、模擬演示：該設備配有500mm*300 mm系統工作演示板一塊，三色（紅、綠、黃）、LED形象、逼真地顯示冷、熱管道的溫度和工作狀態。
9、高、低壓保護裝置：為安全起見，制冷系統裝有高、低壓保護繼電器可保護壓縮機及系統的正常運行。
10、水箱：為節約用水循環使用系統的水資源，通過加水箱來完成媒介水的加入、自動調節、過濾等任務；并裝有自動加水系統，如果系統水資源缺乏，加水系統會自動啟動補給。
11、觸摸屏部分：采用7寸真色彩MCGS觸摸屏，包含主控窗口、12路溫度顯示窗口、12路溫度實時曲線圖、系統設置窗口、故障設置窗口、調試窗口、幫助窗口、密碼修改窗口，登陸鍵面。
13、PLC可編程控制器：采用CPU224主機模塊、數字量擴展模塊EM223，3套模擬量模塊EM231及相關繼電器，控制開關，指示燈，標準通信接口及配件。
14、組態軟件：利用組態軟件在上位機遠程監控中央空調實時運行狀態。
三、控制功能如下：
（1） 各關鍵點溫度動態顯示， 其中包括
A、制熱當前值
B、制冷當前值
C、鍋爐進口
D、鍋爐出口
E、冷卻塔進口
F、冷卻塔出口
G、冷凝器進口
H、冷凝器出口
I、蒸發器進口
J、蒸發器出口
K、模擬房間Ⅰ
L、模擬房間Ⅱ
（2） 溫度設定及顯示溫度的設定可在18到30攝氏度之間進行任意設定。
（3） 壓縮機的延時設定壓縮機的開機延時可在5-20分鐘之間任意設定
（4） 開關控制及指示中央空調各部分的工作與停止均可通過觸摸屏進行控制，并且有開關顯示， 便于
遠程操作，設置開關如下：
A、冷卻水泵
B、冷卻風機
C、制冷水泵
D、壓縮機
E、電磁閥Ⅰ
F、電磁閥Ⅱ
G、制熱水泵
H、制冷
I、制熱
J、停機
（5） 故障設置如下：
1、冷卻水泵故障
2、冷卻風機故障
3、制冷水泵故障
4、壓縮機故障
5、電磁閥1故障
6、電磁閥2故障
7、制熱水泵故障
8、傳感器故障
四、實訓項目
1. 認識中央空調的結構及設備的實訓；
2. 中央空調啟動和停止的實訓；
3. 中央空調的運行、調節操作實訓；
4. 對中央空調的運行工況及各運行參數進行檢測實訓；
5. 對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6. 配套溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7. 組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8. 網絡遠程控制實訓；
9. 網絡的安裝及設置實訓；
10. 傳感器及變送器安裝和使用實訓。
11. 模擬故障排除
五、主要技術參數
1. 電源：三相五線 AC 380 V±10% 50Hz；
2. 最大供冷量：7.5kW；
3. 最大輸入總功率：6.5kW；
4. 制冷額定功率：3.8kW；
5. 制熱額定功率：2.0kW；
6. 額定輸入電流：7A；
7. 循環風量：700m3/h；
8. 制冷劑：R22；
9. 漏電動作電流：≤30mA；尺寸：6000×2400×2500mm安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。

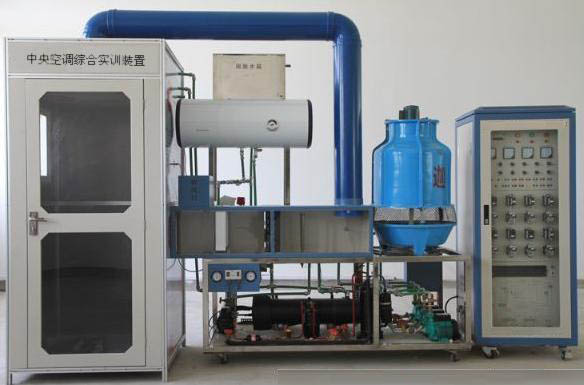

SBZKS-2B中央空調實訓裝置
一、概 述
中央空調實訓裝置 ” 是職業教育的教學和實訓要求而研制的。適合高職院校、職業學 校的《制冷技術》、《制冷流體機械》、《制冷設備維修工（高級工）》等課程的教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站 / 所、制冷類專業《制冷設備 維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《中央空調系統操作員》等課程。
二、基本技術指標：
1. 電源：三相五線 AC 380 V±10% 50Hz ；
2. 最大供冷量： 7.5kW ；
3. 最大輸入總功率： 6.5kW ；
4. 制冷額定功率： 3.8kW ；
5. 制熱額定功率： 2.0kW ；
6. 額定輸入電流： 7A ；
7. 循環風量： 700m 3 /h ；
8. 制冷劑： R22 ；
9. 漏電動作電流： ≤30mA ；尺寸： 6000×2400×2500mm 安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
三、各主要部件特點及工作原理
1 、壓縮機；系統采用全封閉活塞式 3P 壓縮機，正常工作溫度僅為 0 O C ，安全可靠，結構緊湊，噪音低，密封性好，制冷劑為 R22 。
2 、蒸發器：制冷系統采用干式蒸發器，液體制冷劑經節流后從蒸發器一端的端蓋進入管程 , 端蓋上鑄有隔板 , 制冷劑經過兩個或多個流程蒸發并吸收載冷劑的熱量后從同一個端蓋出來后進入壓縮機，以增強制冷效果。
3 、冷凝器：制冷系統采用殼管式冷凝器，這是一種較新型的熱交換設備，用兩條平行的銅卷制而成，是具有兩個螺旋通道的螺旋體，中間的螺旋體是冷卻水通道，外部的螺旋體是高壓制冷劑的通道。
4 、噴淋式冷卻塔：該設備的冷凝方式采用逆流式冷卻塔，模具一次成形 , 吸風機裝在塔的頂部，結構完全仿真、直觀；冷卻塔采用吸風式強迫通風，塔內填有填充物 , 以提高冷卻效果 ; 從冷凝器出來的溫水由冷卻水泵送入塔頂后 , 又布水器的噴嘴旋轉向下噴淋 .
5 、鍋爐：鍋爐是中央空調制熱系統的核心元件，采用頂格萊電熱管使水與電完全隔離，具有超溫保護，防干燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術，保溫性能好。
6 、模擬房間：外形美觀、小巧，占地面積少，結構緊湊；具有全透明結構，一目了然；房間裝有盤管，盤管風機、溫度控制調節儀。
7 、溫度控制：本設備實驗臺的面板上，裝有溫度控制顯示儀，可控制溫度的范圍， 且有巡回檢測出各關鍵部位的溫度。
8 、高、低壓保護裝置：為安全起見，制冷系統裝有高、低壓保護繼電器可保護壓縮機及系統的正常運行。
9 、水箱：為節約用水循環使用系統的水資源，通過加水箱來完成媒介水的加入、自動調節、過濾等任務；并裝有自動加水系統，如果系統水資源缺乏，加水系統會自動啟動補給。
10 、觸摸屏部分：采用 7 寸真色彩 MCGS 觸摸屏，包含主控窗口、 12 路溫度顯示窗口、 12 路溫度實時曲線圖、系統設置窗口、故障設置窗口、調試窗口、幫助窗口、密碼修改窗口，登陸鍵面。
11 、 PLC 可編程控制器：采用 CPU224 主機模塊、 3 套模擬量模塊 EM231 及相關繼電器，控制開關，指示燈，標準通信接口及配件。
12 、組態軟件：利用組態軟件在上位機遠程監控中央空調實時運行狀態。
四、控制功能如下：
（ 1 ） 各關鍵點溫度動態顯示， 其中包括
A 、制熱當前值 B 、制冷當前值 C 、鍋爐進口 D 、鍋爐出口
E 、冷卻塔進口 F 、冷卻塔出口 G 、冷凝器進口 H 、冷凝器出口
I 、蒸發器進口 J 、蒸發器出口 K 、模擬房間 Ⅰ L 、模擬房間 Ⅱ
（ 2 ） 溫度設定及顯示溫度的設定可在 18 到 30 攝氏度之間進行任意設定。
（ 3 ） 壓縮機的延時設定壓縮機的開機延時可在 5-20 分鐘之間任意設定
（ 4 ） 開關控制及指示中央空調各部分的工作與停止均可通過觸摸屏進行控制，并且有開關顯示， 便于遠程操作，設置開關如下：
A 、冷卻水泵 B 、冷卻風機 C 、制冷水泵 D 、壓縮機 E 、電磁閥 Ⅰ
F 、電磁閥 Ⅱ G 、制熱水泵 H 、制冷 I 、制熱 J 、停機
（ 5 ） 故障設置如下：
1 、冷卻水泵故障 2 、冷卻風機故障 3 、制冷水泵故障 4 、壓縮機故障 5 、電磁閥 1 故障 6 、電磁閥 2 故障 7 、制熱水泵故障 8 、傳感器故障
五、產品配置：
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
水冷制冷機組 |
3 匹 |
1 套 |
配 3 匹空壓機、殼管式冷凝器、干式蒸發器。 |
|
2 |
冷卻水系統 |
1 套 |
2 臺冷卻水泵、 1 套 2 噸玻璃鋼冷卻水塔、水流保護開關。 | |
|
3 |
冷凍水系統 |
1 套 |
2 臺冷凍水泵、 1 套分水器、集水器 1 臺、膨脹水箱、水流保護開關。 | |
|
4 |
供暖系統 |
1 套 |
1 臺模擬鍋爐（電加熱式）、 1 臺熱水泵。 | |
|
5 |
模擬客房 |
1 套 |
1 個模擬客房， 1 臺風機盤管， 1 套溫控系統。 | |
|
6 |
模擬大廳 |
1 套模擬大廳， 1 套新風處理系統， 1 套回風管及相關配件。 | ||
|
7 |
PLC 控制柜 |
CPU224 |
1 臺 |
PLC 主機 CPU224 1 套 3 套模擬量模塊 EM231 及相關繼電器，控制開關，指示燈，標準通信接口及配件。 |
|
8 |
工業組態軟件 |
1 套 |
與實訓裝置配套 | |
|
9 |
PLC 編程軟件 |
1 套 |
西門子 | |
|
10 |
中央空調 PLC 應用程序 |
1 套 |
與實訓裝置配套 | |
|
11 |
中央空調 組態應用程序 |
1 套 |
與實訓裝置配套 | |
|
12 |
中央空調零部件及操作工具 |
1 套 |
實驗指導書、實驗掛圖、竣工圖紙、橋架線纜、實驗區施工工具、實驗區耗材 | |
|
13 |
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。 配電柜 1 個。 | |||
六、實訓項目
1. 認識中央空調的結構及設備的實訓；
2. 中央空調啟動和停止的實訓；
3. 中央空調的運行、調節操作實訓；
4. 對中央空調的運行工況及各運行參數進行檢測實訓；
5. 對可編程控制器 PLC 進行高級編程及 PLC 的安裝接線調試進行實訓；
6. 配套壓力變送器、溫度傳感器和相應的 A/D 轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7. 組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8. 網絡遠程控制實訓；
9. 網絡的安裝及設置實訓；
10. 傳感器及變送器安裝和使用實訓。

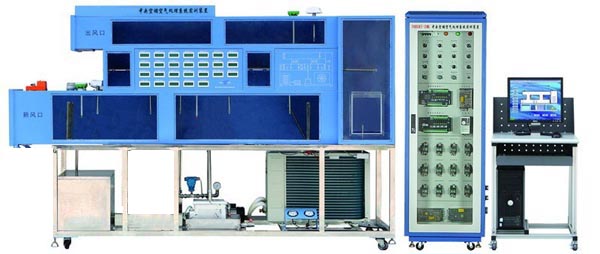

SBZKS-2C中央空調空氣處理系統實訓裝置（LON總線型）
一、產品概述
中央空調空氣處理系統實訓裝置（LON總線型）是從實訓教學需求的角度出發，以工程化的設計理念完整地實現了全空氣中央空調調節系統的工作過程。
二、系統特點
1.工程化概念強——實訓裝置的整套控制系統大部分采用工業現場實際應用的部件。
2.技術先進——控制系統部分應用了代表當今中央空調控制系統技術潮流的LONWORKS總線技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。
3.開放性好——整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
三、系統組成
中央空調系統是由換熱器、加濕器、過濾、風扇、傳感器等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準LonWorks通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。對象系統集成了四個部分的內容：
1. 空氣系統區
2. 熱交換區
3. 操控及數據顯示
4. 電氣控制區
中央空調對象結構及控制系統的結構圖如下圖所示。
四、實訓項目
1.封閉式系統冬季運行工況
2.封閉式系統夏季運行工況
3.直流式系統冬季運行工況
4.直流式系統夏季運行工況
5.一次回風系統冬季運行工況
6.一次回風系統夏季運行工況
7.二次回風系統冬季運行工況
8.二次回風系統夏季運行工況

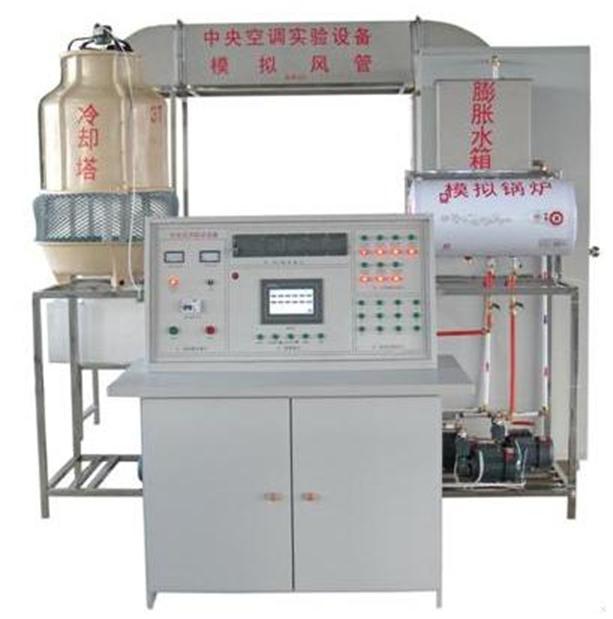

SBZKS-1中央空調系統實訓裝置
設備概述：中央空調實驗設備,是真實樓宇中央空調系統合理微縮的教學設備，整套實驗設備可演示夏季制冷循環和冬季制熱循環。這套實驗系統，從結構上分為實驗臺和中央空調模型系統兩部分。
1 、控制部分（實驗臺） 中央空調實驗設備的實驗臺，采用模塊化結構，即將電氣控制部分按功能原理分解為不同的模塊，模塊采用掛箱結構，安裝于實驗桌上方的實驗臺上面。 實驗臺上面，設計有AC380V電源輸出（護套端子），AC220V（護套端子和插座）電源輸出，DC24V（護套端子）電源輸出，安全保護裝置（空氣開關，過流保護等），工作電源儀表顯示等。 掛箱模塊分為：PLC模塊、變頻器模塊、觸摸屏模塊、繼電器模塊、按鈕及指示燈模塊、信號及儀表模塊等，下面分別加以介紹：
（ 1）PLC模塊 PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制，從站模塊的配置為： FX2N-48MR：從站PLC主機，用于控制相應的繼電器和接觸器，實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。FX2N-48MR，屬于繼電器輸出（R）型的PLC，交流和直流負載用，關斷頻率低（ON←→OFF，約10ms），動作頻率最大10HZ/秒；允許通過電流為2A/點，有接點，機械絕緣，廣泛用于各種工業控制現場。 FX2N-4AD功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現4路溫度信號同時進行采集。 FX2N-32CCL功能模塊：作為CC-LINK的從站模塊，與主站模塊的PLC進行現場總線通訊。
關鍵配套件的名稱、數量、產地:
|
序號 |
配件名稱 |
規格型號 |
說明 |
|
1 |
PLC主機 |
FX2N-48MR-001 |
品牌:三菱；原產地:日本姬路。數量1臺 |
|
2 |
AD模塊 |
FX2N-4AD |
品牌:三菱；原產地:日本姬路。數量1臺 |
|
3 |
CC-LINK從站模塊 |
FX2N-32CCL |
品牌:三菱；原產地:日本姬路。數量1臺 |
PLC 的主要技術參數：
|
項 目 |
規 格 |
備 注 | ||
|
運轉控制方式 |
通過儲存和程序周期運轉 | |||
|
I/O控制方式 |
批次處理方法（當執行END指令時） |
I/O指令可以刷新 | ||
|
運轉處量時間 |
基本指令：0.08μs/指令；應用指令：1.52至幾百μs/指令 | |||
|
編程語言 |
邏輯梯形圖和指令清單 |
使用步進梯形圖能生成SFC類型程序 | ||
|
程式容量 |
8000步內置 |
|||
|
指令數目 |
基本順序指令：27個；步進梯形指令：2個；應用指令：128個 |
最大可用298條應用指令 | ||
|
I/O配置 |
最大硬體I/O配置點256，用戶的選擇（最大可設輸入256、輸出256） | |||
|
輔助 繼電器 （M線圈） |
一般 |
500點 |
M0至M499 | |
|
鎖定 |
2572點 |
M50至M3071 | ||
|
特殊 |
256點 |
M8000至M8255 | ||
|
狀態 繼電器 （S線圈） |
一般 |
490點 |
S0至S499 | |
|
鎖定 |
400點 |
S500至S899 | ||
|
初始 |
10點 |
S0至S9 | ||
|
信號報警 |
100點 |
S900至S999<, SPAN style="FONT-FAMILY: '宋體'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt"> | ||
|
定時器 （C） |
100毫秒 |
范圍：0至3276.7秒200點 |
T0至T199 | |
|
10毫秒 |
范圍：0至327.67秒46點 |
T200至T245 | ||
|
1毫秒保持 |
范圍：0至32.767秒4點 |
T246至T249 | ||
|
100毫秒保持 |
范圍：0至3276.7秒6點 |
T250至T255 | ||
|
計數器 （C） |
一般16位 |
范圍：0至32767數200點 |
C0至C199類型：16位上計數 | |
|
鎖定16位 |
100點(子系統) |
C100至C199，類型：16位上計數器 | ||
|
一般32位 |
范圍：-2147483648至+2147483647 35點 |
C200至C219，類型：32位上/下計數器 | ||
|
鎖定32位 |
15點 |
C220至C234類型：16位上/下計數器 | ||
|
高速 計數器（C） |
單相 |
范圍：-2147483648至+2147483647一般規則：選擇組合計數頻率不大于20KH Z 的計數器組合，注意所有的計數器鎖定 |
C235至C240，6點 | |
|
單相C/W起始 |
C241至C245，5點 | |||
|
雙相 |
C246至C250，5點 | |||
|
A/B相 |
C251至C255，5點 | |||
主站模塊的配置： FX2N-48MR：主站PLC主機，與上位計算機進行連接，將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面，上位計算機安裝有組態軟件。 FX2N-16CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。
（2）觸摸屏模塊 觸摸屏模塊采用三菱觸摸屏GT1155，5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。
（3）變頻器模塊 變頻器采用三菱FR-E740-0.75KW，輸入電壓：AC380V，額定功率：0.75KW，具有頻率、速度、磁通、轉矩等控制功能，可多達15種速度的多段速預選控制。變頻調速器用于控制中央空調系統主風機的運行速度。 FR-E740-0.75KW變頻器
（ 4）繼電器模塊 繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
（5）儀表模塊 儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。 a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示; h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。
（6）按鈕及信號模塊 按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用于操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控制，也可與PLC連接實現PLC回路控制。
2 、中央空調模型系統 制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。 制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
（1）具有蒸汽壓縮式集中式和半集中式中央空調系統的功能，主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成。可滿足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（2）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。 冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。
（3）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
（4）具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。 空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到制冷（制熱）的目的。半集中式空調系統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度的目的。
3、故障設置與排除 中央空調實驗裝置，能夠設置故障供學生了解各種故障現象和排除故障（主要是在電控系統方面設置故障）。典型故障點總數為20個，其中制冷系統設置的故障點為8個，電控系統設置的故障點為12個，故障點的設置不損壞制冷和電控系統原理。。 軟件同時具有故障設置與恢復功能，老師可以隨意設置故障，學員可以通過軟件界面精確定位故障并且排除。
（1）高壓過高高壓保護；
（2）膨脹閥堵塞；
（3）壓縮機不工作；
（4）組合風柜風機不轉；
（5）冷凝水塔風機不轉；
（6）模擬鍋爐不工作；
（7）冷水水泵不工作；
（8）熱水水泵不工作；
（9）冷凝水水泵不工作；
（10）制冷控制電腦傳感頭不工作；
（11）模擬鍋爐電腦控制傳感頭不工作；
（12）膨脹閥調節不正常；
（13）壓縮機過載保護；
（14）壓縮機起動電容不工作；
（15）系統終端風機不轉；
（16）制冷冷水不循環；
（17）制熱熱水不循環；
（18）制冷壓縮機接觸器不正常；
（19）制熱模擬鍋爐接觸器不工作；
（20）冷凝水塔風機缺相。
4、上位計算機 設備配帶七喜欣怡V2200型臺式電腦，200G硬盤，1GDDI內存，17寸液晶顯示器，英特爾酷睿2雙核處理器 E1200；集成高性能3D顯卡顯卡；10M-100M網卡；USB 2.0接口；USB光電鼠標；功能鍵盤。
5 、系統配置清單
|
序號 |
項目（設備名稱） |
數量 |
備注 |
|
中央空調教具機組 | |||
|
1 |
中央空調教具機體 |
1 |
|
|
2 |
透明新風空調機組 |
1 |
|
|
3 |
制冷和制熱機組 |
1 |
|
|
4 |
冷凍水回水和冷卻水增壓泵組 |
1 |
|
|
5 |
電熱鍋爐組 |
1 |
|
|
6 |
冷凍壓縮機組 |
1 |
|
|
7 |
冷熱交換器 |
1 |
|
|
8 |
冷凝器 |
1 |
|
|
9 |
膨漲水箱 |
1 |
|
|
10 |
冷卻塔 |
1 |
|
|
11 |
冷卻風機 |
1 |
|
|
12 |
冷卻水回水、增壓泵組 |
1 |
|
|
13 |
空調模擬房 |
1 |
|
|
14 |
透明風機盤管機組 |
1 |
|
|
15 |
制冷、制熱溫度探測器 |
1 |
|
|
16 |
風道管路 |
1 |
|
|
17 |
實驗桌 |
1 |
|
|
18 |
凳子 |
2 |
|
|
19 |
實驗電源臺 |
1 |
|
|
20 |
PLC掛箱（從站） |
1 |
|
|
21 |
PLC掛箱（主站） |
1 |
|
|
22 |
變頻器掛箱 |
1 |
|
|
23 |
觸摸屏掛箱 |
1 |
|
|
24 |
繼電器掛箱 |
1 |
|
|
25 |
按鈕信號掛箱 |
1 |
|
|
26 |
實驗導線 |
1 |
|
|
27 |
故障設置系統 |
1 |
|
|
28 |
使用說明書 |
1 |
|
|
29 |
計算機 |
1 |
|
|
30 |
常用電工工具 |
1 |
|
6 、主要技術參數
（1）工作電源：AC380V（三相五線）50Hz；
（2）環境溫度：-10℃～40℃；
（3）相對濕度：≤85%；
（4）安全保護：漏電保護（動作電流≤30mA）,過流保護，熔斷器保護；
（5）壓縮機：AC380V,3P；
（6）PLC：FX2N-48MR-001；
（7）變頻器：FR-E740-0.75KW-CH；
（8）觸摸屏：GT1155(5.7寸，256色)。
