SBC-DGDLX新能源汽車電工電子及電機驅動技術實訓考核設備
一、概述
新能源汽車電工電子及電機驅動技術實訓考核設備,電工電力電子實訓裝置根據實際生產和相關崗位職業技能要求研制而成，可完成新能源汽車中模擬電子技術實訓、數字電子技術實訓、綜合應用實訓項目，也可完成新能源汽車電力電子變流技術，新能源汽車電機驅動技術的相關實訓。本實驗臺適用于汽車類、電子類、軌道交通類、機電類的教學與實訓，能為學生提供了一個綜合應用、創新實訓的平臺。
(設備外形參考圖片，具體以實物配置為準）
二、裝置特點
學生可用專用實訓導線組合各種實訓線路，完成不同的實訓項目；
電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便；
學生可設計、搭接、調試、驗證新的電子電路，培養創新意識和能力。
提供多種新能源汽車電力電子變流技術組件，電機驅動技術組件，實用性強。
三、技術性能
輸入電源：三相交流電源380VAC±10%，具有觸電及過載保護功能，確保人身安全。
工作環境：－10～40℃；環境濕度：≤90%（25℃）
外形尺寸：長×寬×高=1650×710×1580mm
裝置容量：≤1KVA
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
基本配置及功能
1. TS-1電源控制屏
(1) 交流電源
提供三相380V交流電源，交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。
（2）穩壓電源模塊
1）1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電壓表指示。
2）提供直流5A/24V開關穩壓電源1路，為步進電機及驅動系統供電。
（3）儀表模塊
1）設有交流電壓表一只，量程0-450V，3為半數顯。
2）設有交流電流表一只，量程0-5A，3為半數顯。
3）設有直流電壓表一只，量程0-±300V，3為半數顯。
4）設有直流電流表一只，量程0-±5A，3為半數顯。
4)設有啟動，停止，急停按鈕各1個。
(5) 控制屏正面大凹槽內，設有兩根圓管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控制屏兩側設有三極220V電源插座及三相四極380V電源插座。
2、DQ02實驗桌凳
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
（四）實訓掛件
（1） 三相異步電機變頻調速控制系統
提供日本三菱FR-D720-0.4KW-CHR變頻器一只，設有BOP操作面板及外圍接口。
（2）永磁直流無刷電機及控制系統
提供直流無刷電機一臺及數字控制系統一個，能夠?qū)崿F(xiàn)電機正、反轉控制及調速等功能，可在線對參數進行修改。
（3）三相永磁同步交流電機控制系統
提供三相永磁同步電機及驅動控制系統1套
（4）SPWM單相交直流變頻原理
根據普通高等教育"九五"國家級重點教材王兆安，黃俊主編的《電力電子技術》（第四版）的內容進行開發。用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用，能完成如下實驗項目：
1）SPWM波形成的過程；
2）交直交變頻電路在不同負載時的工作情況和波形，并研究工作頻率對電路工作波形的影響；
3）IGBT管專用集成驅動芯片的工作特性。
（5）半橋型開關穩壓電源
提供了半橋型開關穩壓電源的主電路和控制電路，主電路的電力電子器件為電力MOSFET管；控制電路采用專用PWM控制集成電路SG3525，采用恒頻脈寬調制控制方案。可完成"開關電路在開環與閉環下負載特性的測試"以及"電源電壓波動對輸出的影響"等實驗內容。
（6）單相調壓與可調負載
提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～900Ω/0.41A（串聯）或0～450Ω/0.82A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
（7）功率表及單相變壓器
提供一只功率表和一只單相變壓器。
（8）電工電子元器件實訓單元模塊
該掛板集成了電壓、電流、電阻測試，串并聯、混合聯的接線方式等實訓所需器件。
（9）勝利牌數字萬用表（VC890D）
直流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)
交流電壓量程：20V/200V/750V，精度±(0.8%+5)
直流電流：20mA/200mA /20A，精度±(1.5%+3)
交流電流：200mA /20A，精度±(1.5%+5)
電阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
（10）高可靠護套實驗連接線及配件
根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
（11）常用二極管學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
展示普通二極管、整流二極管、開關二極管、穩壓二極管、發光二極管、光電二極管、變?nèi)荻䴓O管的標示方式，列舉了普通二極管和發光二極管的極性判別方法。展示了整流二極管、開關二極管、穩壓二極管、發光二極管、檢波二極管、紅外發射接收二極管、光敏二極管、貼片二極管、變?nèi)荻䴓O管，雙向觸發二極管的實物及檢測接口。
提供二極管、電容、電阻的綜合應用電路：單相橋式整流濾波電路-DC5V電源的產生電路，帶有熔絲保護及發光二極管指示，通入單相AC220市電即可工作（模塊設有單相電源變壓器），同時該DC5V電源可為其他模塊檢測供電之用。
（12）二極管透明學習模塊正反面

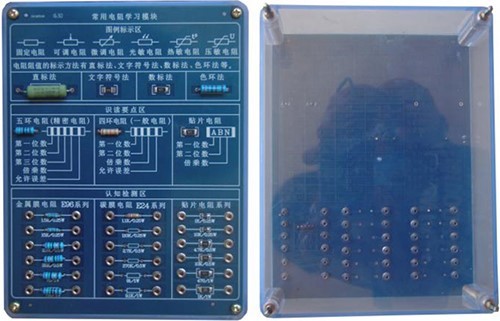

常用電阻學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示固定電阻、可調電阻、熱敏電阻的符號及電阻的標示方法（直標法、文字符號法，數標法，色環法）。
識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供四環電阻、五環電阻、貼片電阻的示例詳解。提供了常用的排阻符號及實物展示，便于感性認識。
列出了常用電阻的單位符號及進階關系。
認知檢測區：提供碳膜電阻，包括1/4W、1/2W、1W三類小功率共6個實際電阻，全部為E24系列阻值；金屬膜電阻1/4W、1/2W、1W三類小功率共6個E96系列阻值實際電阻；貼片電阻類，包括1206、1812、2512三類封裝形式共6個實際電阻。所有電阻兩端提供可供檢測的臺階插座（內孔2MM）。
常用電阻透明學習模塊正反面 圖片

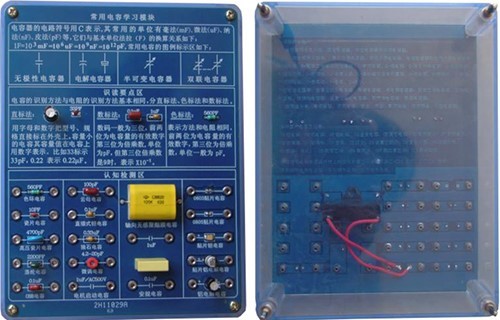

（13）常用電容學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示普通電容器（無極性）、電解電容器、可調電容器、雙聯可調電容器的符號。
識讀要點區：展示E12、E24系列的標稱值電容。提供色環電容、CBB電容、極性電容的標示及容值識別詳解。
列出了常用電容的分類及各類國產電容及代號。
認知檢測區：提供色環電容、普通瓷片電容、高壓瓷片電容、滌綸電容、CBB電容、云母電容、直插式鉭電容、獨石電容、電解電容、微調電容、CBB61電機啟動電容、CBB20軸向無感聚酯膜電容、安規電容等若干典型通用電容；同時還按照封裝提供0603及0805貼片電容、貼片鋁電解電容、貼片鉭電容等若干貼片電容。
常用電容透明學習模塊正反面

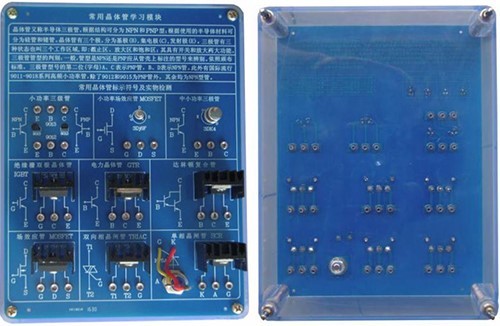

（14）常用晶體管（三極管）學習模塊
常用晶體管透明學習模塊正反面
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
對常用晶體管的分類及管腳判斷進行了介紹，展示半導體三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC的圖示，列舉了常用9013、3DJ6F的識讀方法；展示了小功率三極管、塑封大功率三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC等實物，提供檢測接口。
展示了常用貼片類三極管如9012,9013,S8050,S8550的實物。
（15）常用電感學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示電感阻的符號及的標示方法
識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供了常用的電感符號及實物展示，便于感性認識。
列出了常用電感的單位符號及進階關系。
認知檢測區：提供各式電感及兩端提供可供檢測的臺階插座（內孔2MM）。
（五） 配套教學數字資源
1.電工作業培訓教學軟件（ 用電安全與觸電急救仿真教學軟件）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實訓單元，72個實訓項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
2.電機與變壓器仿真教學軟件
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。
3. 提供正版維修電工技能鑒定仿真軟件
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。
利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提 示進行相關操作；具有與設備一致的實訓項目和實物元件介紹；具有實訓目的的描述、實訓器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。
軟件中的項目內容都和實訓設備相關，學生在去實訓室之前，就可以對實操項目在理論和感觀上有個初步的認識。
4.電子技能虛擬實訓室軟件
采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機焊接實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。
五、本設備可以完成的實訓項目
（一）、汽車電工電子基礎實訓項目
項目一 電工電子測量儀表的使用（萬用表，電流表，電壓表等）
項目二 電工電子基礎元器件的認識
項目三 電阻的串并聯，混連實訓
項目四 電路各元件電壓/電流的測量
項目五 繼電器的認識與使用
項目六 變壓器的互感原理
（二）新能源汽車電力電子變流技術及電機驅動技術實訓
項目一 新能源汽車電力電子器件（IGBT，MOSFET）的認識與特性實驗
項目二 半橋型開關穩壓電源的性能
項目三 新能源汽車交流電機SPWM交直交變頻調速原理
項目四 三相異步電機變頻調速實訓
項目五 永磁直流無刷電動機控制電路調試與運行
項目九 永磁同步電動機及控制電路調試與運行
六、本設備的配置
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
|
1 |
汽車電工電子實訓桌 |
帶萬向輪靈活移動1650*710*1580mm |
1 |
張 |
|
2 |
汽車電工電子電源臺 |
裝置采用三相電源供電，并配有帶漏電保護的空氣開關，熔斷器，可調的直流電源0～23V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節 |
1 |
臺 |
|
3 |
實驗連接線 |
|
1 |
套 |
|
4 |
學生凳 |
鋼質四腳方凳 |
2 |
個 |
|
5 |
萬用表 |
數字勝利VC890D |
|
個 |
|
6 |
配套實訓指導書 |
紙質 |
1 |
套 |
|
7 |
數字教學軟件資源 |
數字教學資源軟件 |
1 |
套 |
|
8 |
三相異步電機變頻調速控制系統 |
提供三相異步電機及變頻器 |
1 |
套 |
|
9 |
直流永磁無刷電機及控制系統 |
提供直流永磁無刷電機及控制系統 |
1 |
套 |
|
10 |
SPWM單相交直流變頻原理 |
提供SPWM單相交直流變頻原理 |
1 |
套 |
|
11 |
半橋型開關穩壓電源 |
提供半橋型開關穩壓電源電路板及測試點，采用開環與閉環模式 |
1 |
套 |
|
12 |
交流永磁同步電機實訓 |
提供三相永磁同步電機及驅動控制系統1套 |
1 |
套 |
|
13 |
單相調壓與可調負載
|
提供了一只0～250V/0.5KVA單相交流自耦調壓器，一個整流濾波電路以及可調電阻器等 |
1 |
套 |
|
14 |
功率表及單相變壓器 |
提供一只功率表和一只單相變壓器。 |
1 |
套 |
|
15 |
電工電子元器件實訓單元模塊 |
該掛板集成了電壓、電流、電阻測試，串并聯、混合聯的接線方式等實訓所需器件。 |
1 |
套 |
|
16 |
常用電子元器件透明學習模塊 |
提供5種透明學習模塊 |
1 |
套 |
附件一： 贈送電工作業培訓教學軟件（用電安全與觸電急救仿真教學軟件）介紹
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實訓單元，72個實訓項目，，采用3D虛擬仿真技術展示。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。

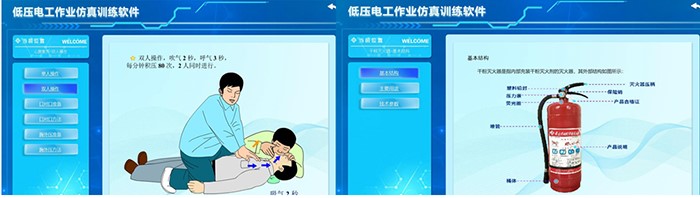

二、軟件界面部分示例截圖
